Dettagli del prodotto
Luogo di origine: Jiangsu, Cina (continente)
Marca: JIUQI
Certificazione: RoHS,ISO9001
Numero di modello: JQHS-35-2
Termini di pagamento e di spedizione
Quantità di ordine minimo: 100PCS
Prezzo: $30~$50/PCS
Imballaggi particolari: con il cartone dell'esportazione. Ordine in serie con i pallet
Tempi di consegna: Ordini di prova: 2 SETTIMANE ammassano ordini: entro 3 settimane
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 50000 PCS/MONTH
Tipo: |
Ibrido |
Fase: |
2 |
Tensione: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
nome di prodotto: |
Motore ibrido con il cambio planetario |
Tipo: |
Ibrido |
Fase: |
2 |
Tensione: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
nome di prodotto: |
Motore ibrido con il cambio planetario |

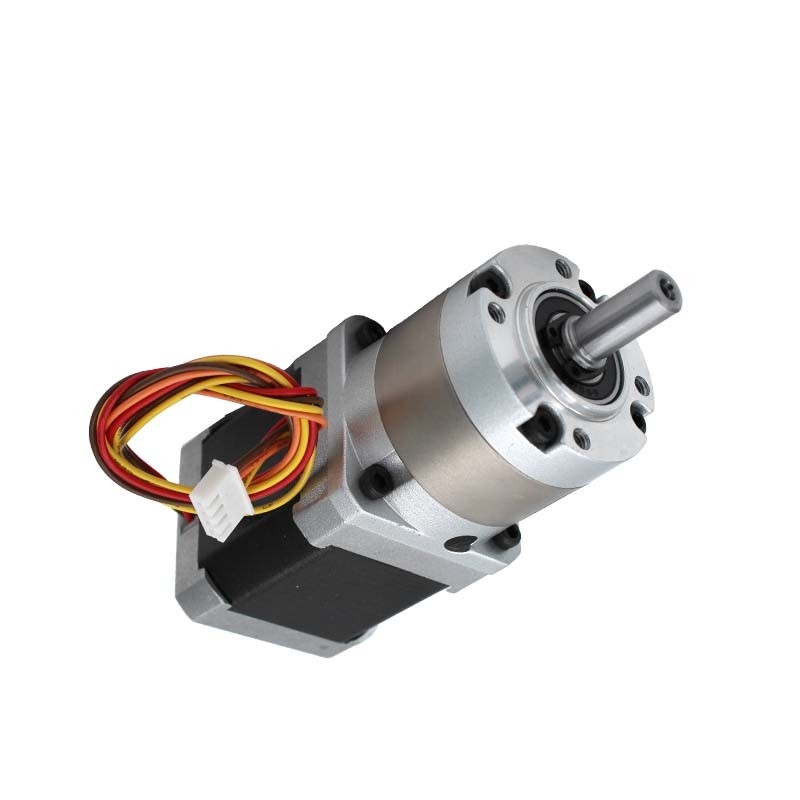

Riduttore planetario dell'ingranaggio rotondo con il cambio ibrido di alta precisione del motore
1. Specificazione di Genernal:
| Abitazione del materiale | Metallo |
| Sopportando all'uscita | Cuscinetti a sfera |
| Carico di Max.Radial (10mm dalla flangia) | ≤100N |
| Carico assiale di Max.Shaft | ≤50N |
| Gioco radiale dell'asse (vicino flangiare) | ≤0.07mm |
| Gioco assiale dell'asse | ≤0.3mm |
2. specificazione del motore passo a passo JQHS-20-1
| Modello no. | Tensione nominale | Corrente | Resistenza | Induttanza | Tenuta della coppia di torsione | # dei cavi | Inerzia del rotore | Motore Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | No. | g.cm | Chilogrammo | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Specifiche planetarie del cambio:
| Rapporto di riduzione | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Numero degli ingranaggi | 1 | 2 | 3 | ||||||
| Lunghezza (L2) millimetro | 27 | 34,2 | 41,1 | ||||||
| Coppia di torsione kg.cm di Max.rated | 20 | 30 | 50 | ||||||
| Coppia di torsione ammissibile kg.cm di periodo ridotto | 60 | 90 | 180 | ||||||
| Efficienza | 90% | 81% | 73% | ||||||
| Contraccolpo ad a vuoto | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensione
5. Applicazioni tipiche
6. ragioni di scambio
| Termini del prezzo | CATENA DELL'OROLOGIO, CIF, CFR, EXW, DDP, ecc. |
| Dilazioni di pagamento | 100% T/T in anticipo per i campioni |
| Il modo in serie di pagamento della quantità può essere negotited | |
| Garanzia | 12 mesi hanno limitato la garanzia una volta che gli oggetti sono consegnati al compratore. |
| Termine d'esecuzione | Solitamente entro 2 settimane per gli ordini di prova, entro 3 settimane per gli ordini alla rinfusa. |
| Pacchetto | Cartoni /Pallets |
| Posto di caricamento | Shanghai, Ningbo, ecc. |
| Trasportatore della spedizione | Gli oggetti sono spediti solitamente via Fedex, DHL, TNT, UPS, SME per gli ordini di prova e tramite nave per gli ordini in serie. |
| Termine di consegna | Solitamente entro 5 giorni lavorativi entro i 15-30 giorni lavorativi precisi in nave |
7. La nostra promessa ai nostri clienti:
