Product Details
Luogo di origine: Jiangsu, Cina (continente)
Marca: JIUQI
Certificazione: RoHS,ISO9001
Numero di modello: JQHS-35-1
Payment & Shipping Terms
Quantità di ordine minimo: 100PCS
Prezzo: $30~$50/PCS
Imballaggi particolari: con il cartone dell'esportazione. Ordine in serie con i pallet
Tempi di consegna: Ordini di prova: 2 SETTIMANE ammassano ordini: entro 3 settimane
Termini di pagamento: T/T, Western Union, paypal
Capacità di alimentazione: 50000 PCS/MONTH
Tipo: |
Ibrido |
FASE: |
2 |
TENSIONE: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
Nome di prodotto: |
Motore ibrido con il cambio planetario |
Tipo: |
Ibrido |
FASE: |
2 |
TENSIONE: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
Nome di prodotto: |
Motore ibrido con il cambio planetario |

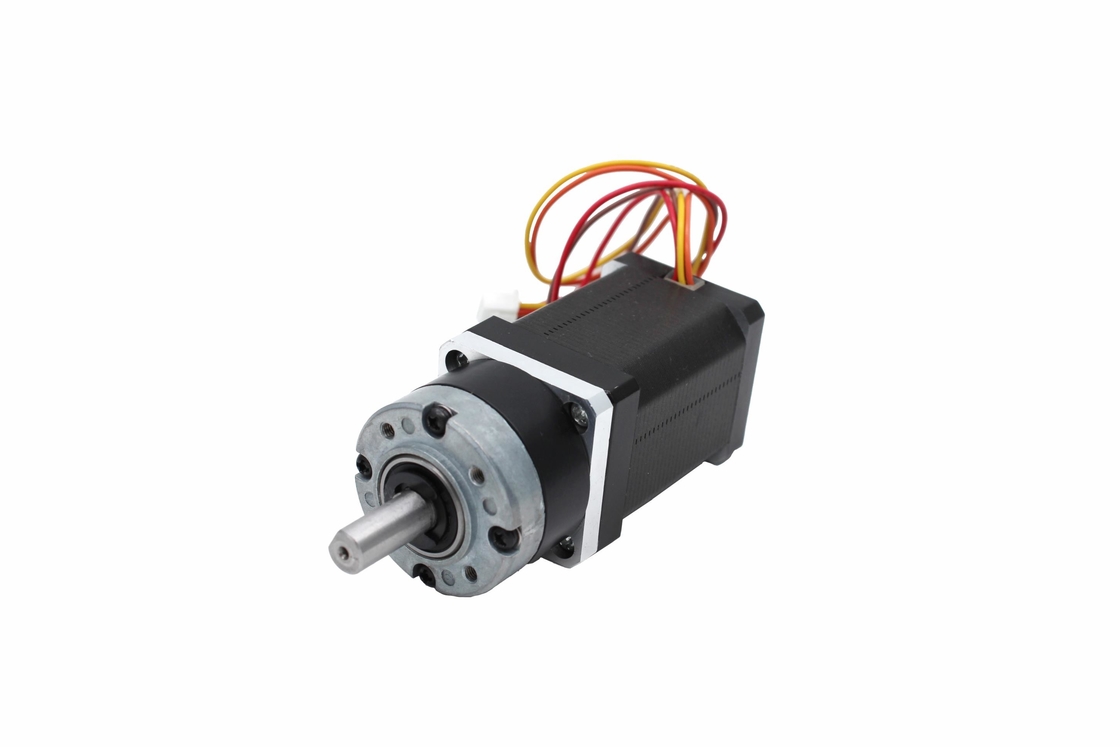

Motore ibrido del cambio di 35MM di alta precisione planetaria del NEMA 14 per controllo di automazione
Nota:
Siamo il produttore di fonte, modello completo del prodotto, esperienza ricca di produzione, possiamo accettare il motore passo a passo su ordinazione dei disegni (elaborazione compresa di asse, modo dello sbocco, ecc.), collegamenti del motore siamo facoltativi (azione hanno la linea ordinaria, la linea di 1M DuPont, il cavo di 1M XH 2,54, cavo 2510 di 1M)
1. Specificazione di Genernal:
| Abitazione del materiale | Metallo |
| Sopportando all'uscita | Cuscinetti a sfera |
| Carico di Max.Radial (10mm dalla flangia) | ≤100N |
| Carico assiale di Max.Shaft | ≤50N |
| Gioco radiale dell'asse (vicino flangiare) | ≤0.07mm |
| Gioco assiale dell'asse | ≤0.3mm |
2. specificazione del motore passo a passo JQHS-20-1
| Modello no. | Tensione nominale | Corrente | Resistenza | Induttanza | Tenuta della coppia di torsione | # dei cavi | Inerzia del rotore | Motore Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | No. | g.cm | Chilogrammo | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Specifiche planetarie del cambio:
| Rapporto di riduzione | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Numero degli ingranaggi | 1 | 2 | 3 | ||||||
| Lunghezza (L2) millimetro | 27 | 34,2 | 41,1 | ||||||
| Coppia di torsione kg.cm di Max.rated | 20 | 30 | 50 | ||||||
| Coppia di torsione ammissibile kg.cm di periodo ridotto | 60 | 90 | 180 | ||||||
| Efficienza | 90% | 81% | 73% | ||||||
| Contraccolpo ad a vuoto | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensione
5. Applicazioni tipiche
6. ragioni di scambio
| Termini del prezzo | CATENA DELL'OROLOGIO, CIF, CFR, EXW, DDP, ecc. |
| Dilazioni di pagamento | 100% T/T in anticipo per i campioni |
| Il modo in serie di pagamento della quantità può essere negotited | |
| Garanzia | 12 mesi hanno limitato la garanzia una volta che gli oggetti sono consegnati al compratore. |
| Termine d'esecuzione | Solitamente entro 2 settimane per gli ordini di prova, entro 3 settimane per gli ordini alla rinfusa. |
| Pacchetto | Cartoni /Pallets |
| Posto di caricamento | Shanghai, Ningbo, ecc. |
| Trasportatore della spedizione | Gli oggetti sono spediti solitamente via Fedex, DHL, TNT, UPS, SME per gli ordini di prova e tramite nave per gli ordini in serie. |
| Termine di consegna | Solitamente entro 5 giorni lavorativi entro i 15-30 giorni lavorativi precisi in nave |
7. La nostra promessa ai nostri clienti:
