Dettagli del prodotto
Luogo di origine: Jiangsu, Cina (continente)
Marca: JIUQI
Certificazione: RoHS,ISO9001
Numero di modello: JQHS-35-2
Termini di pagamento e di spedizione
Quantità di ordine minimo: 100PCS
Prezzo: $30~$50/PCS
Imballaggi particolari: con il cartone dell'esportazione. Ordine in serie con i pallet
Tempi di consegna: Ordini di prova: 2 SETTIMANE ammassano ordini: entro 3 settimane
Termini di pagamento: T/T, Western Union, paypal
Capacità di alimentazione: 50000 PCS/MONTH
Tipo: |
Ibrido |
FASE: |
2 |
Tensione: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
Nome di prodotto: |
Motore ibrido con il cambio planetario |
Tipo: |
Ibrido |
FASE: |
2 |
Tensione: |
1.2/2.8 |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0.31/1.33 |
Motore adatto: |
Motore passo a passo Nema14 |
Punto culminante: |
motore passo a passo planetario, Gearebox, riduttore dell'ingranaggio |
Nome di prodotto: |
Motore ibrido con il cambio planetario |

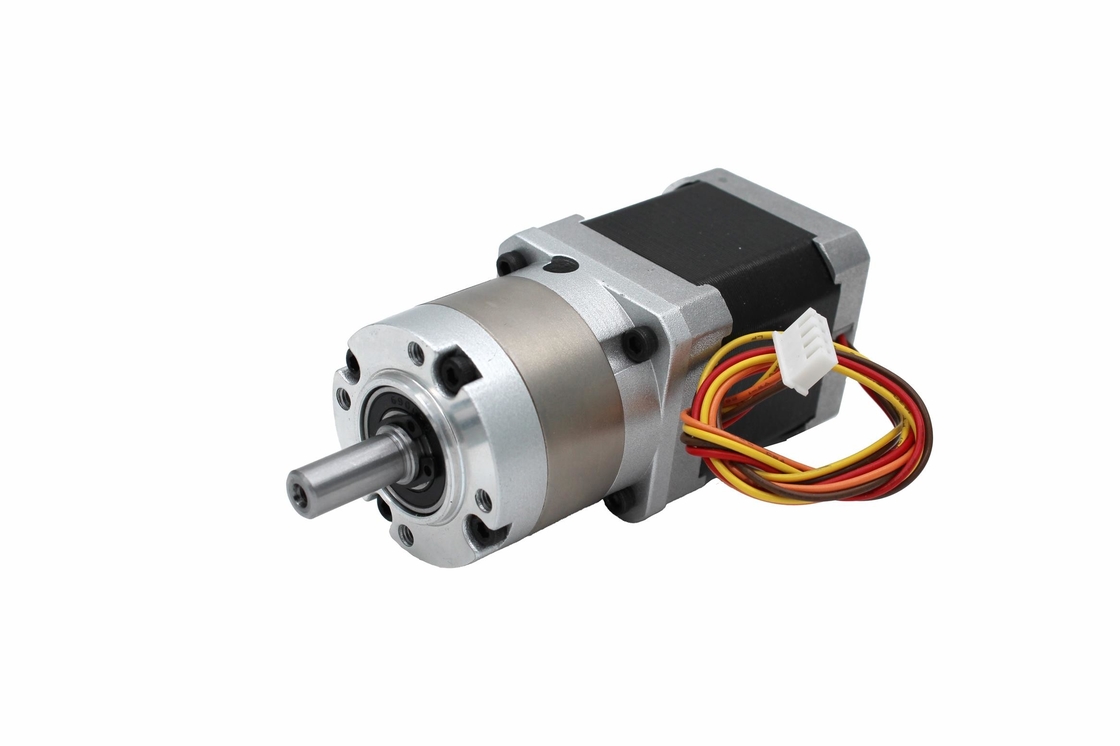

Motore passo a passo ibrido di coppia di torsione alta 35mm del NEMA 14 con il cambio planetario
Accessori
Cavi, connettori, codificatore, freno, ecc (facoltativi)
Applicazione tipica
stampatrice 3D, attrezzatura di industria tessile, videocamera di sicurezza, luce del carrello, attrezzatura medica, graficatore, macchina di CNC, macchina della marcatura, analizzatore biochimico, ecc,
Nota
Spec. del motore quale tensione, la velocità, la coppia di torsione, asse possono essere personalizzate. Contattici prego se non trovasse un motore adatto dalle nostre specifiche.
1. Specificazione di Genernal:
| Abitazione del materiale | Metallo |
| Sopportando all'uscita | Cuscinetti a sfera |
| Carico di Max.Radial (10mm dalla flangia) | ≤100N |
| Carico assiale di Max.Shaft | ≤50N |
| Gioco radiale dell'asse (vicino flangiare) | ≤0.07mm |
| Gioco assiale dell'asse | ≤0.3mm |
2. specificazione del motore passo a passo JQHS-20-1
| Modello no. | Tensione nominale | Corrente | Resistenza | Induttanza | Tenuta della coppia di torsione | # dei cavi | Inerzia del rotore | Motore Peso |
| /Phase | /Phase | /Phase | ||||||
| V | Ω | MH | g.cm | No. | g.cm | Chilogrammo | ||
| JQHS-35-1-1 | 1,2 | 0,31 | 38,5 | 21 | 1,6 | 6 | 35 | 0,22 |
| JQHS-35-1-2 | 2,8 | 1,33 | 2,1 | 2,5 | 2,2 | 4 | 35 | 0,22 |
3. Specifiche planetarie del cambio:
| Rapporto di riduzione | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 | 139 |
| Numero degli ingranaggi | 1 | 2 | 3 | ||||||
| Lunghezza (L2) millimetro | 27 | 34,2 | 41,1 | ||||||
| Coppia di torsione kg.cm di Max.rated | 20 | 30 | 50 | ||||||
| Coppia di torsione ammissibile kg.cm di periodo ridotto | 60 | 90 | 180 | ||||||
| Efficienza | 90% | 81% | 73% | ||||||
| Contraccolpo ad a vuoto | 0.5° | ° 1,0 | 1.5° | ||||||
| Peso g | 158 | 197 | 236 | ||||||
4. Dimensione
5. Applicazioni tipiche
6. ragioni di scambio
| Termini del prezzo | CATENA DELL'OROLOGIO, CIF, CFR, EXW, DDP, ecc. |
| Dilazioni di pagamento | 100% T/T in anticipo per i campioni |
| Il modo in serie di pagamento della quantità può essere negotited | |
| Garanzia | 12 mesi hanno limitato la garanzia una volta che gli oggetti sono consegnati al compratore. |
| Termine d'esecuzione | Solitamente entro 2 settimane per gli ordini di prova, entro 3 settimane per gli ordini alla rinfusa. |
| Pacchetto | Cartoni /Pallets |
| Posto di caricamento | Shanghai, Ningbo, ecc. |
| Trasportatore della spedizione | Gli oggetti sono spediti solitamente via Fedex, DHL, TNT, UPS, SME per gli ordini di prova e tramite nave per gli ordini in serie. |
| Termine di consegna | Solitamente entro 5 giorni lavorativi entro i 15-30 giorni lavorativi precisi in nave |
