Product Details
Luogo di origine: Jiangsu, Cina (continente)
Marca: JIUQI
Certificazione: RoHS,ISO9001
Numero di modello: JQHS-28-1
Payment & Shipping Terms
Quantità di ordine minimo: 100PCS
Prezzo: $30~$50/PCS
Imballaggi particolari: con il cartone dell'esportazione. Ordine in serie con i pallet
Tempi di consegna: Ordini di prova: 2 SETTIMANE ammassano ordini: entro 3 settimane
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 50000 PCS/MONTH
Tipo: |
Ibrido |
Fase: |
2 |
Tensione: |
12V~48V |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0,95 |
Motore adatto: |
Motore passo a passo Nema11 |
Punto culminante: |
motore passo a passo planetario, motore innestato. Motore di riduzione dell'ingranaggio |
Nome di prodotto: |
Motore ibrido |
Tipo: |
Ibrido |
Fase: |
2 |
Tensione: |
12V~48V |
Angolo di punto: |
1,8 gradi |
Corrente/fase: |
0,95 |
Motore adatto: |
Motore passo a passo Nema11 |
Punto culminante: |
motore passo a passo planetario, motore innestato. Motore di riduzione dell'ingranaggio |
Nome di prodotto: |
Motore ibrido |

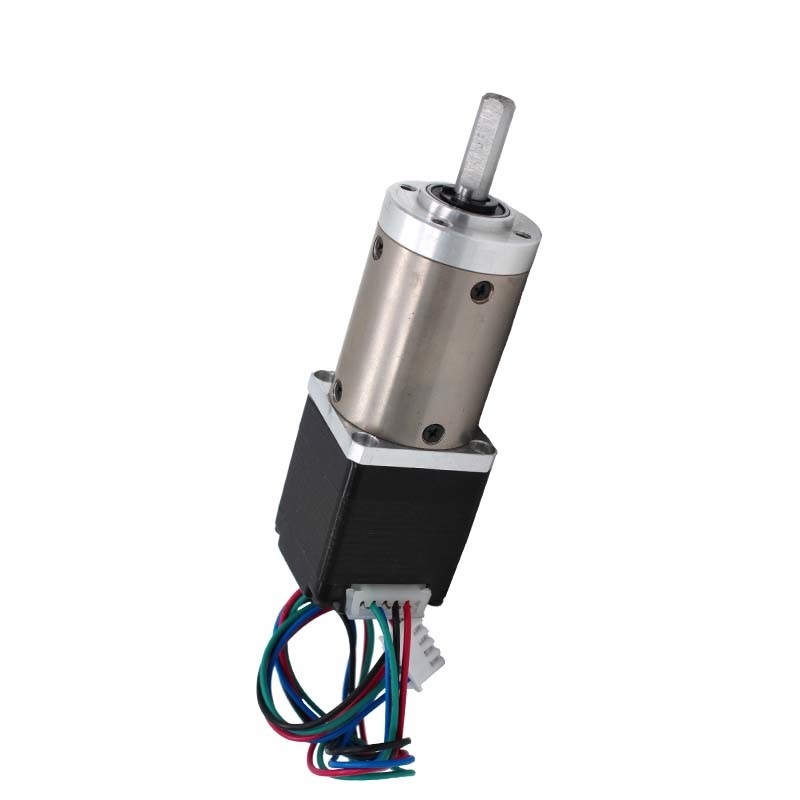

cambio planetario precisione rotonda della flangia di 28mm di piccola con il motore ibrido
Motore passo a passo
Il motore di punto, anche conosciuto come il motore di impulso, è basato per principio più fondamentale dell'elettromagnete. È un genere di elettromagnete che può girare liberamente. Il suo principio di azione è di generare la coppia di torsione elettromagnetica basata sul cambiamento di permeabilità di intercapedine.
Il motore passo a passo è un motore di controllo ad anello aperto che converte i segnali di impulso elettrici in spostamento angolare o lineare.
Il motore passo a passo è un genere di motore asincrono, il suo principio di lavoro è l'uso del circuito elettronico, la corrente continua in
alimentazione elettrica a divisione di tempo, corrente polifase di controllo di sincronizzazione, facendo uso di questo corrente per alimentare motore passo a passo.
Normalmente, il driver è l'alimentazione elettrica a divisione di tempo per il motore passo a passo, regolatore cronometrante polifase.
Come componente esecutiva, il motore facente un passo è uno dei prodotti chiave della meccatronica. Con lo sviluppo della microelettronica e delle tecnologie informatiche, la domanda del motore facente un passo sta aumentando giorno dopo giorno e si applica in vari campi di economia nazionale.
1. Specificazione di Genernal:
| Abitazione del materiale | Metallo |
| Sopportando all'uscita | Cuscinetti a sfera |
| Carico di Max.Radial (12mm dalla flangia) | ≤100N |
| Carico assiale di Max.Shaft | ≤50N |
| Gioco radiale dell'asse (vicino flangiare) | ≤0.07mm |
| Gioco assiale dell'asse | ≤0.3mm |
| Contraccolpo ad a vuoto | 1.5° |
2. specificazione del motore passo a passo JQHS-28-1
| Modello no. | Angolo di punto | Lunghezza del motore | Corrente | Resistenza | Induttanza | Tenuta della coppia di torsione | # dei cavi | Inerzia del rotore | Motore |
| /Phase | /Phase | /Phase | Peso | ||||||
| (°) | (L) millimetro | Ω | MH | g.cm | No. | g.cm | Chilogrammo | ||
| JQHS-28-1-1 | 1,8 | 45 | 0,95 | 3,4 | 1,2 | 750 | 6 | 12 | 44,5 |
| JQHS-28-1-2 | 1,8 | 45 | 0,95 | 4,6 | 1,8 | 900 | 6 | 18 | 50,5 |
3. Specifiche planetarie del cambio:
| Rapporto di riduzione | 3,71 | 5,18 | 14 | 19 | 27 | 51 | 71 | 100 |
| Numero degli ingranaggi | 1 | 2 | 3 | |||||
| Lunghezza (L2) millimetro | 29 | 36,1 | 43 | |||||
| Coppia di torsione kg.cm di Max.rated | 12 | 20 | 40 | |||||
| Coppia di torsione ammissibile kg.cm di periodo ridotto | 40 | 60 | 120 | |||||
| Peso g | 75 | 97 | 119 | |||||
4. Applicazioni tipiche
5. ragioni di scambio
| Termini del prezzo | CATENA DELL'OROLOGIO, CIF, CFR, EXW, DDP, ecc. |
| Dilazioni di pagamento | 100% T/T in anticipo per i campioni |
| Il modo in serie di pagamento della quantità può essere negotited | |
| Garanzia | 12 mesi hanno limitato la garanzia una volta che gli oggetti sono consegnati al compratore. |
| Termine d'esecuzione | Solitamente entro 2 settimane per gli ordini di prova, entro 3 settimane per gli ordini alla rinfusa. |
| Pacchetto | Cartoni /Pallets |
| Posto di caricamento | Shanghai, Ningbo, ecc. |
| Trasportatore della spedizione | Gli oggetti sono spediti solitamente via Fedex, DHL, TNT, UPS, SME per gli ordini di prova e tramite nave per gli ordini in serie. |
| Termine di consegna | Solitamente entro 5 giorni lavorativi entro i 15-30 giorni lavorativi precisi in nave |
6. La nostra promessa ai nostri clienti:
